Датчик Массового Расхода Модель MCS100


Датчик Массового Расхода
Модель MCS100

Характеристики


Модель MCS100-это компактный и быстро реагирующий датчик массового расхода, созданный на основе оригинальной сенсорной технологии MEMS с миллионами поставок. Комбинируя тепловой датчик МЭМС и путь потока с низкими потерями давления, этот датчик расхода может измерять расход воздуха, азота и кислорода* менее 10 л / мин с быстрой реакцией 5 мс, которая также может обнаруживать направление потока или незначительные изменения расхода. * Жидкие условия для использования с кислородом : давление подачи 50 кПа или менее, концентрация 95% или менее.

  • Может измерять массовый расход в соответствии со стандартным состоянием (20℃, 1 атм) газа без компенсации температуры или давления.
  • Небольшой и легкий вес, который может быть установлен везде, он подходит для различных измерений расхода, таких как лабораторные и различные промышленные приложения. (33,5 x 10,5 x 17,0 мм, всего 9 г, без кабеля)
  • Быстрое время отклика : 5 мс
  • Двунаправленный диапазон расхода
  • Низкое энергопотребление: 12 мА макс. в 24Vdc
  • Свободное монтажное положение и не требуемая длина прямого трубопровода

  • Линейка диапазона измерения расхода


Односторонний диапазон расхода

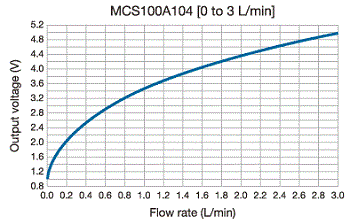

MCS100A104 : от 0 до 3 л / мин

MCS100A112 : от 0 до+500 мл/мин

MCS100A116 : от 0 до 5 л/мин

MCS100A120 : от 0 до 10 л/мин

Двунаправленный диапазон расхода

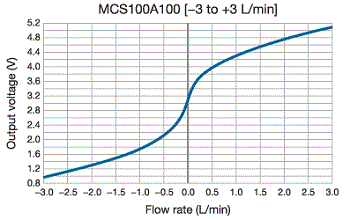

MCS100A100 : от -3 до +3 л / мин
MCS100A108 : от -500 до +500 мл/мин
MCS100A128 : от -10 до +10л / мин

Спецификация конструкции


  • Материал
  • Детали, контактирующие с газом: смола PPS, керамика (печатная плата), латунь (соединение трубопроводов)
  • Крышка: смола ПК
  • Соединение трубопроводов : M5 female (латунная вставка)
  • Диапазон рабочих температур : от 0 до 50℃
  • Диапазон рабочего давления : от -70 до 200 кПа
  • Сопротивление давлению: 300 кПа

  • Контроль или контроль расхода подачи кислорода для концентраторов и т.д.

- Полезно для управления расходом кислорода от компрессора, без последствий от колебаний комнатной температуры или высоты. - - Полезно для замены с поплавкового счетчика.

  • Контроль скорости продувки или расхода охлаждающего потока для проволочных бондеров и т.д.
 - Измеряет расход подаваемого воздуха для устранения тепловой дымки.

- Измеряет расход подаваемого азота для предотвращения окисления.

- Полезно для замены с поплавкового счетчика или манометра.

  • Обнаружение приемистости и размещения миниатюрных электрических или оптических приборов.
- Может быть установлен рядом с приемным соплом.

- Быстрая реакция подходит для обнаружения пикапа.

- Измеряет небольшие различия в скорости потока, которые не могут быть обнаружены давлением.

- Не подвержен колебаниям давления всасывания, благодаря измерению массового расхода.

- Засоренное или раздавленное сопло обнаруживается аналоговым выходом.

Аксессуары

Многоканальный индикатор модель MCW401 MCW Предназначен для удаленного отображения блока С до 4шт MCS100. Он также производит выход открытого коллекторного выключателя. Дополнительно, посредством связи RS-232C, ПК или ПЛК можно использовать для установки параметра и просмотра мгновенного значения потока и состояния переключателя каждого канала. 4 типа "режима компаратора окна“, подходящего для приема и размещения приложений, и” режима гистерезиса", подходящего для общего контроля потока, как операция переключения.

Модель MCW401 может применяться с моделями ниже MCS100. - MCS100A100, MCS100A104, MCS100A108, MCS100A112, MCS100A120, MCS100A128
