Микро расходомер потока жидкости модель F7M


Микро расходомер потока жидкости модель F7M

Характеристики


Комбинируя термический датчик МЭМС и высоко коррозионностойкий путь потока кварцевого стекла, продукт может измерять микрорасходы потока жидкости менее 50 мл / мин с высокой степенью повторяемости, что было бы трудно для традиционных методов измерения.

Разработка продукта была основана на концепции принятия метода измерения, который минимально восприимчив к изменениям состояния жидкости (например, пузырьки, пульсации, изменения температуры жидкости), и делает продукт удобным для пользователя, с простыми в использовании функциями коррекции для измеряемых жидкостей (коррекция на основе теплопроводности жидкости).

Измерение мгновенных и интегрирующих расходов потока вместо предыдущих методов (например, измерение скорости вращения насоса, измерение веса или управление временем подачи жидкости) способствует надежному управлению качеством и обнаружению аномалий в процессе на основе измеренных значений.

  • Измеряет 50 мл/мин или ниже
Особенности принципа измерения теплового потока с использованием технологии МЭМС-зондирования. Измерение микро-расхода жидкости менее 50 мл/мин, что традиционно было трудно, теперь стало возможным. (Диапазон измерения: от 0,1 до 10 мл/мин, от 0,3 до 30 мл/ мин, от 0,5 до 50 мл / мин)


  • Компактный, легкий и простой в установке
Эта модель более компактна и легче, чем ее предшественники. С помощью монтажного кронштейна (в том числе в упаковке) его можно легко установить на поверхность (для горизонтального соединения труб). Он также может быть установлен для вертикального соединения труб. Отдельный преобразователь (усилитель) не требуется.

  • Монтажное Направление

  • Прямой путь потока
Прямой канал потока означает, что потеря давления ниже, а очистка легче, без луж жидкости.

  • Гибкая установка и широкий диапазон жидкостей
Соответствует стандарту защиты IP65. Экстерьер не содержит металла, что обеспечивает повышенную устойчивость к агрессивным жидкостям, позволяя использовать его в средах с жидким распылением. Может использоваться для различных жидкостей, до тех пор, пока они не разъедают плавленое кварцевое стекло (материал проточного тракта) или фторорезин (материал фитинга). Датчик не вступает в контакт с какими-либо жидкостями.

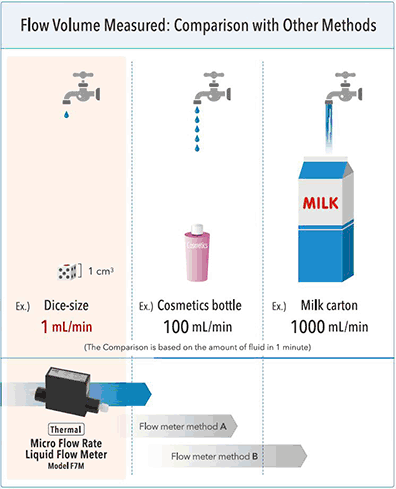

  • Измеренный объем потока: сравнение с другими методами

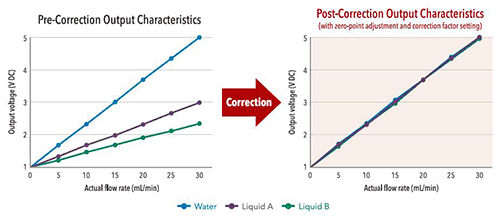

  • Выходные характеристики до и после коррекции
Измеряемый диапазон изменяется в зависимости от теплопроводности жидкости, но выходные характеристики могут быть скорректированы с помощью функции коррекции. (См. концептуальные схемы ниже.)

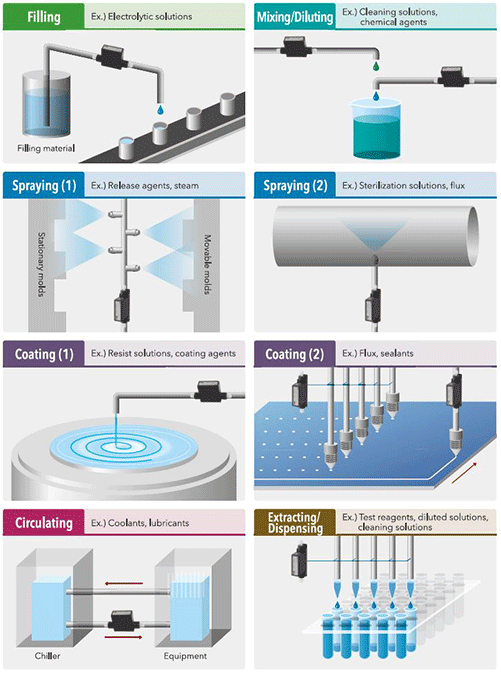

Применение
